Подавление элементов массива.

Всем привет!

Часто необходимо создать массив конструктивных элементов в изделии. Однако встречаются моменты, когда этот массив не всегда хорошо вписывается в концепцию модели. В частности вот пример такой модели.



И что же с этим делать? Для того, чтобы упростить себе жизнь, надо посмотреть внимательно на дерево построения. Находим массив конструктивных элементов, и раскрываем его, щелкнув по "+" рядом с массивом.

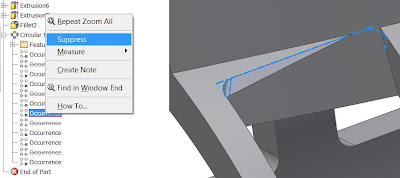

Открываются элементы, из которых состоит массив. Теперь используя "подсветку" конструктивного элемента находим необходимый, щелкаем правой кнопкой мышки по элементу и выбираем, "подавить". Все, задача решена :)
